一、適用范圍
♦ 適用標簽：不干膠標簽、不干膠膜、電子監管碼、條形碼等。
♦ 適用產品：規則性長方形、正方形物體，如盒子、板塊等。
♦ 應用行業：廣泛應用于包裝、食品、玩具、日化、電子、醫藥等行業。

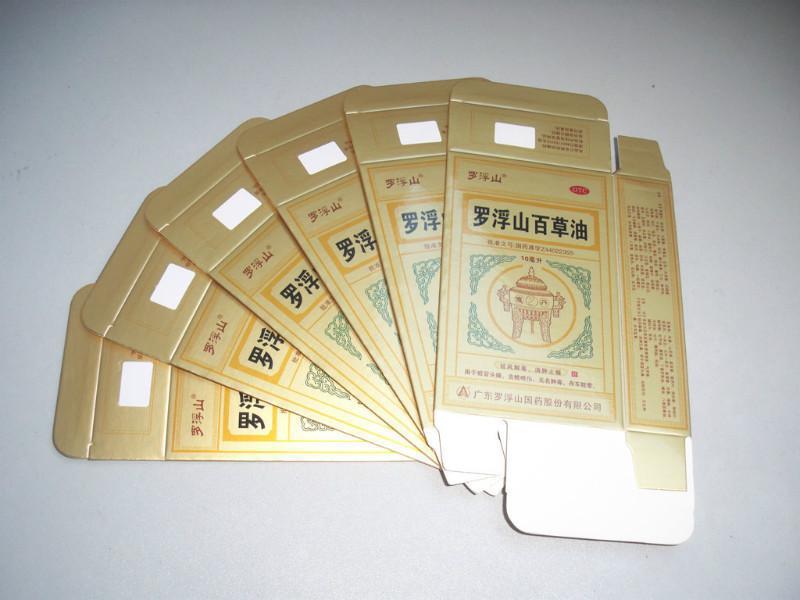

♦ 應用實例：包裝盒上下面貼標、文具盒上下面貼標等。
二、工作過程 注：本機器由兩臺貼標機駁接而成
♦ 核心工作原理：放產品到輸送帶，傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC
處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的
貼附動作完成。
♦ 操作過程：放產品（接流水線）—>產品輸送—>產品檢測—>貼標（上平面）—>覆標—>產品翻轉
（設備自動完成）—>產品輸送—>產品檢測—>貼標（下平面）—>覆標—>收集已貼產品（流入下一
段流水線）
三、功能特點
♦ 功能強大，貼標產品可自動翻轉180度，一次性完成物體的上下面兩張標簽貼標；
♦ 應用靈活，斷開駁接，兩臺貼標機可獨立工作，完成普通平面貼標；
♦ 調整方便，調整結構采用單桿結構，標頭可x/y/z六個自由度靈活可調，靈活匹配不同流水線；
♦ 貼標精度高，標帶繞行糾偏機構防止標簽走偏，細分步進電機驅動出標，標簽前后位置準確；
♦ 智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；
♦ 觸摸屏操作界面，具有全中文注釋和完善的故障提示功能，各種參數調整簡單快捷，操作方便；
♦ 穩定性高，采用松下PLC+松下觸摸屏+細分步進電機+光纖傳感器電控系統控制，控制精密，支持長時間
工作；
♦ 可選配功能：①熱打碼/噴碼功能；②其他功能（按客戶要求訂做）。
技術參數：（以下為標準機型技術參數，其他特殊要求和功能，可量身訂做）
◆ 適用標簽長度：6mm～250mm
◆ 適用標簽寬度（底紙寬度/mm）：6mm～130mm
◆ 適用產品尺寸（長×寬×高/厚）：長度：50mm～400mm
寬度：30mm～300mm
高度：15mm～100mm
◆ 適用標卷外徑：φ280mm
◆ 適用標卷內徑：φ76mm
◆ 貼標精度：±1mm
◆ 出標速度（m/min）：步進19m/min 伺服25m/min
◆ 貼標速度（pcs/min）：步進：40～150pcs/min 伺服：50～200pcs/min
◆ 輸送速度（m/min）：調速電機：5～20m/min
◆ 重量：約300kg
◆ 頻率（HZ）：50HZ
◆ 電壓（V）：220V
◆ 功率（W）：1000W（牽引步進）1900W（牽引伺服）
◆ 設備外形尺寸（長×寬×高）：3400mm×850mm×1500mm
