產品介紹

•
• • • 產品信息
    • • 名稱：對夾蝶閥
      • 規格：DN20
      • 材質：  304  316L
      • 壓力：10公斤
      • 溫度：120度以內
    •
    •
    • • 標準： 國標 美標 德標
      • 品牌：源浩
      • 連接方式：快裝
      • 驅動方式：手動
      • 產地：溫州
      • 質保期：12個月
    • 產品規格
    • 規格包 ：按產品規格包裝
    • 規格箱 ：按產品規格包裝

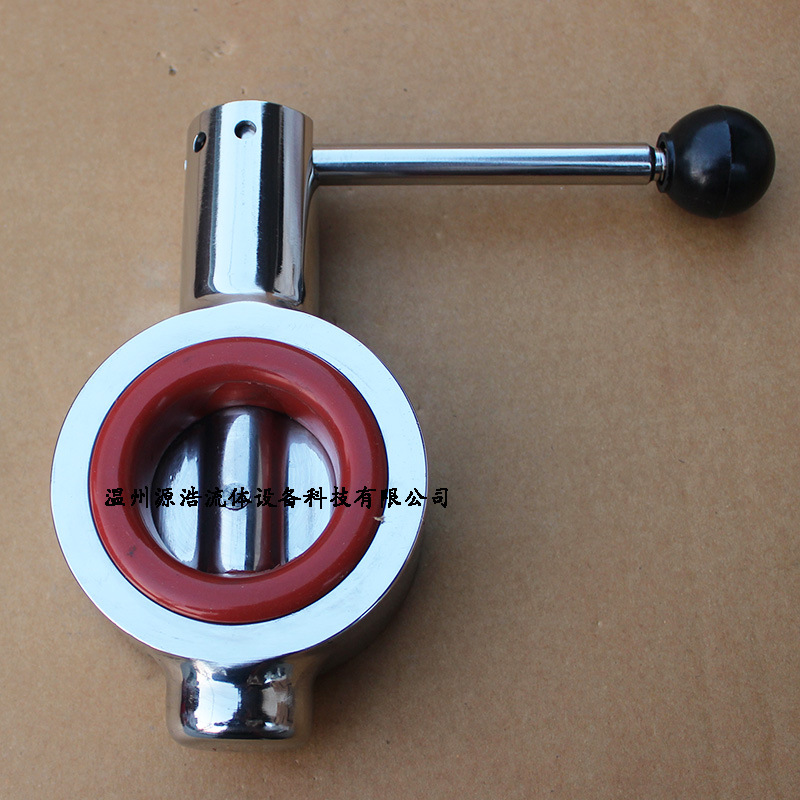

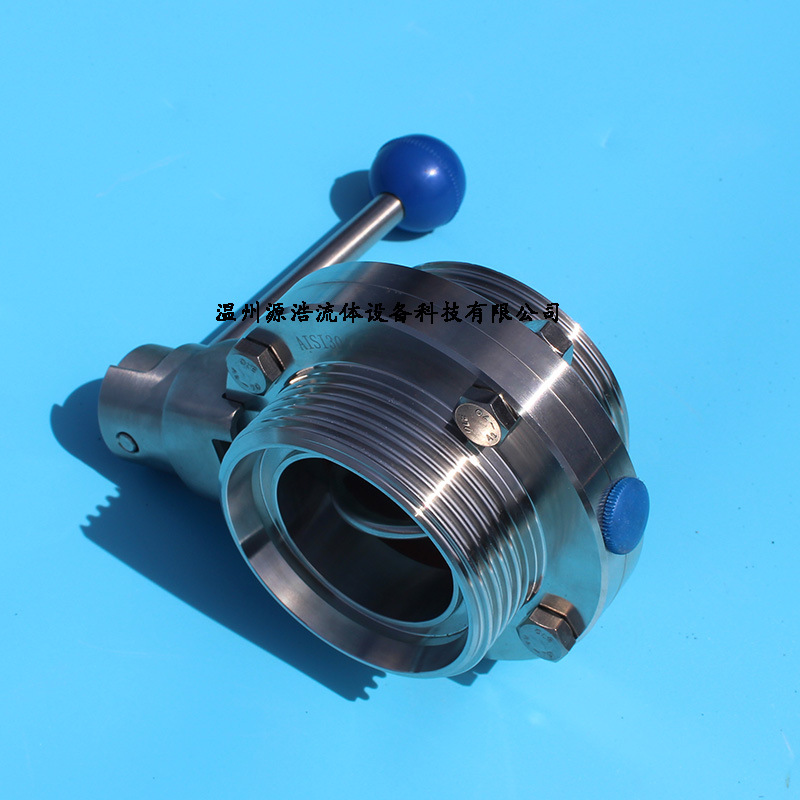

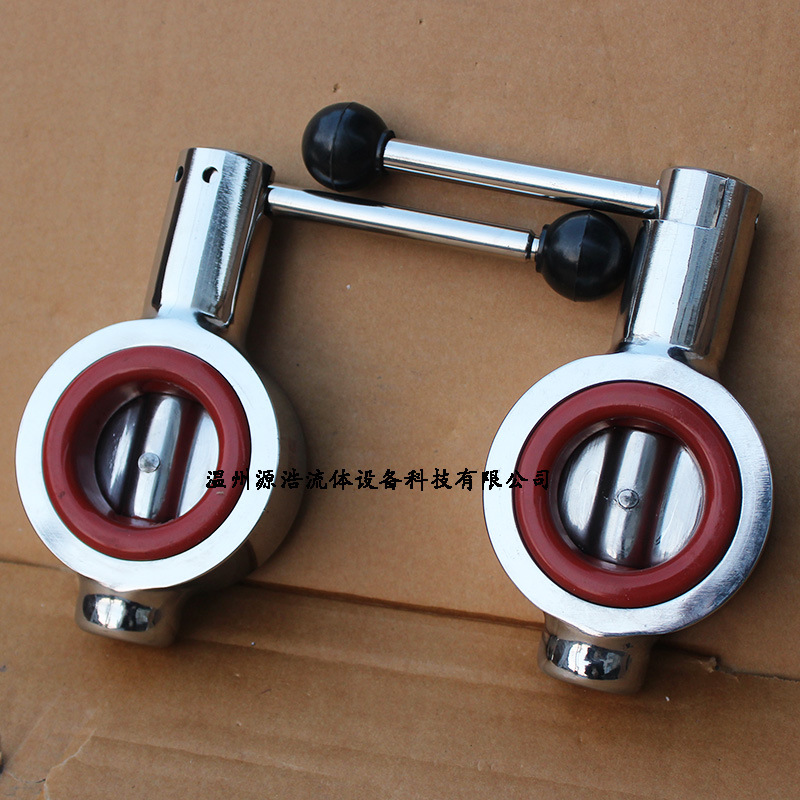

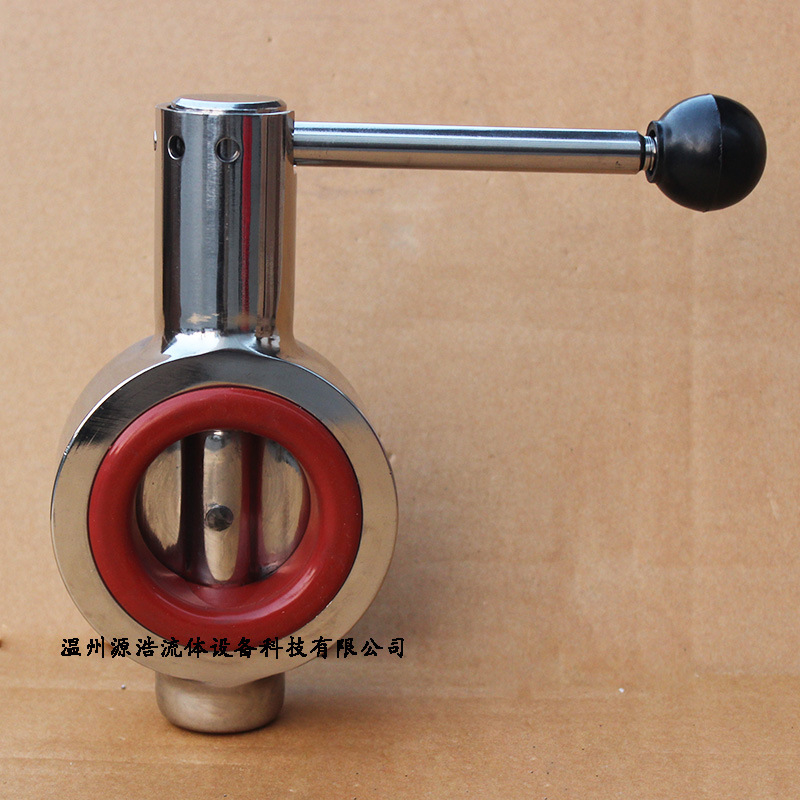

產品實拍圖

•

   數控精車 外觀精美，所有配件輕拿輕放

•

   所有圖片均為實際拍攝

產品特寫圖

備注：價格以咨詢后實際報價為準

可按圖紙非標定做

【產品名稱:衛生級螺紋蝶閥】

【產品型號:D21F】

產品簡介:

 衛生級螺紋蝶閥不僅結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小、而且驅動力矩小,操作簡便、迅速,并且還可同時具有良好的流量調節功能和關閉密封特性。在*開啟時,具有較小的流阻,當開啟在大約15°至70°之間時,又能進行靈敏的流量控制。

工作原理:

 衛生級螺紋蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。衛生級外螺紋蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀態。

衛生級螺紋蝶閥產品特點:

1、蝶閥橡膠密封圈與閥板均采用進口件,保證了蝶閥的使用性能和使用壽命。

2、采用高精度數控車床精車閥體,保證了蝶閥可靠的互換性,免去了因更換橡膠而不能保證其使用性能的麻煩。

3、閥桿鑲裝尼龍軸套,減小了力因而開啟靈活輕松。

4、鋼件均采用不銹鋼制作,橡膠采用食品橡膠,衛生質量高。

5、閥體通徑與管道內徑等徑,開啟時窄而呈流線型的閥板與流體方向*,流量大而阻力小,無物料積聚。

6、手柄采用扳動式和拉動式,可承受較大操作力矩,不易扳斷。

7、開閉范圍為0~90度,可固定于每隔15度的位置上,具有可調性,且開閉迅速,操作方便。

8、閥體均采用可拆連接,結構簡單,維修方便。

9、造型輕巧美觀,表面光亮而不粘塵,無毛刺扎手。

10、經過嚴密的強度和密封試驗,保證質量。

衛生級外螺紋蝶閥產品維護使用及安裝說明:

      安裝前,應將管道及閥門清洗干凈,密封面處不得有劃傷痕和污物,以免產生內漏或減少產品的使用壽命。

安裝時須仔細核對卡箍連接型號是否*,卡箍與該閥連接處應安裝密封圈,使該閥與管道連接密封可靠。水平管道、垂直不銹鋼角鋼管道均可安裝。
