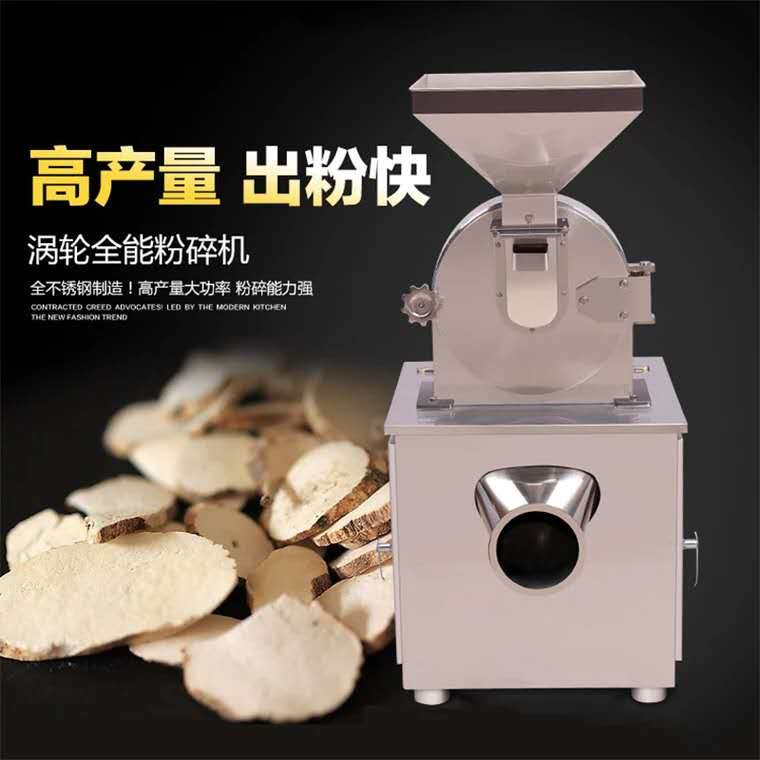

風冷式干果片粉碎機專業制造商
渦輪粉碎機組由粉碎主機(機殼、機門、渦輪、主軸、篩網)、旋風分離器、皮帶輪、電動機、除塵箱及引風機等幾部分組成。
風冷式干果片粉碎機專業制造商結構與工作原理：
1、結構：SWFJ型渦輪粉碎機主要有機殼、機門、渦輪、主軸、篩網、皮帶輪及電動機等零部件組成。
2、工作原理：
渦輪粉碎機動轉時，電機帶動主軸及渦輪高速旋轉。渦輪與篩網圈上的磨塊組成破碎、研磨副，當物料從加料斗中進入機腔內，物料在渦輪的旋轉氣流中緊密地摩擦和強烈地沖擊到渦輪的葉片內側上，并在葉片與磨塊之間的縫隙中再次研磨。在粉碎物料的同時，渦輪吸入大量空氣，這些氣流起到了冷卻機器、研磨物料及傳送細料的作用。物料粉碎的細度取決于物料的性質和篩網的尺寸，以及物料和空氣的通過量。
3、SWFJ渦輪粉碎機的軸承部件裝有特制的迷宮密封，可以有效地阻止粉塵進入軸承腔，從而延長了軸承的使用壽命。機門內裝有硅橡膠密封圈，無粉塵泄露而污染操作環境。
型號/項目 | SWLF-200 | SWLF-300 | SWLF-400 | SWLF-500 | SWLF-600 |
生產能力（kg/h） | 20-150 | 30-300 | 60-500 | 200-700 | 300-1300 |
進料粒度（mm ） | 6 | 10 | 12 | 12 | 12 |
粉碎細度（目） | 30-150 | 30-150 | 30-150 | 20-120 | 20-120 |
重量 | 153 | 200 | 277 | 351 | 440 |
主軸轉速（r/min） | 4300 | 3800 | 3400 | 2800 | 2500 |
總功率（ kw） | 4/380V | 5.5 | 7.5 | 11 | 15 |
單機尺寸（長×寬×高）mm | 670*610*1220 | 720*650*1340 | 800*700*1500 | 910*980*1580 | 960*780*1670 |
特點：
1、粉碎能力強，能耗低，產品相對細度較小。
2、粉碎空間大，渦輪運轉時產生的高強風壓，不僅能提高生產能力，降低過粉碎現象，并能有效地避免物料在粉碎過程中的產生對篩網的沉積和堵塞現象。高強風壓還可以 限度地帶走粉碎腔內所產生的熱量。
3、由于強化了剪切，故而對于纖維性物料的粉碎能力比一般的設備高。
4、篩網的安裝便利，定位可靠，均采用插入式。便用壽命相對于環篩形式高了很多。
5、設計內藏式電機，使機器的重心降低，有效地降低了設備噪聲。
沙克龍收集器是利用氣固混合物在高速旋轉時所產生的離心力，把粉塵顆粒甩向器壁。當粉塵一旦與器壁接觸，便失去慣性力，而靠壁器附近的下軸向速度的動量下落，進入集灰口，通過卸料閥進入收集布袋或容器中。而氣流在下降過程中不斷向收集器的中心部分流入，形成向心的徑向氣流，構成旋轉向上的內旋流，經上端的排氣管進入除塵柜。分散在這部分中的細微塵粒會被除塵柜內置的過濾布袋捕集，而凈化的氣體在引風機的作用下排出除塵柜。
